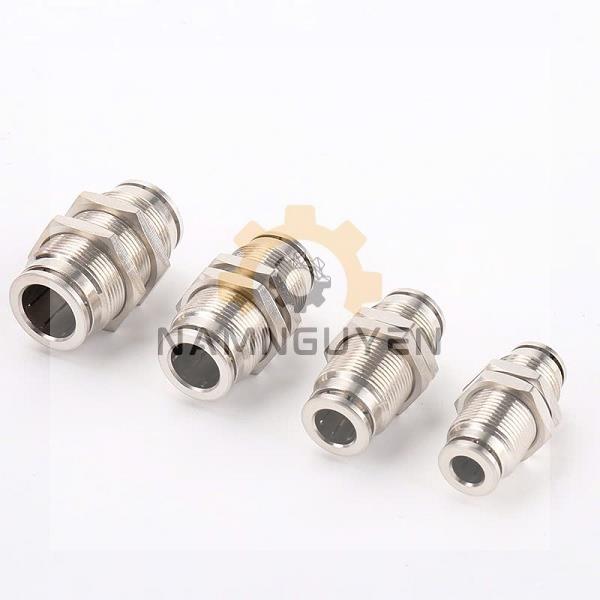

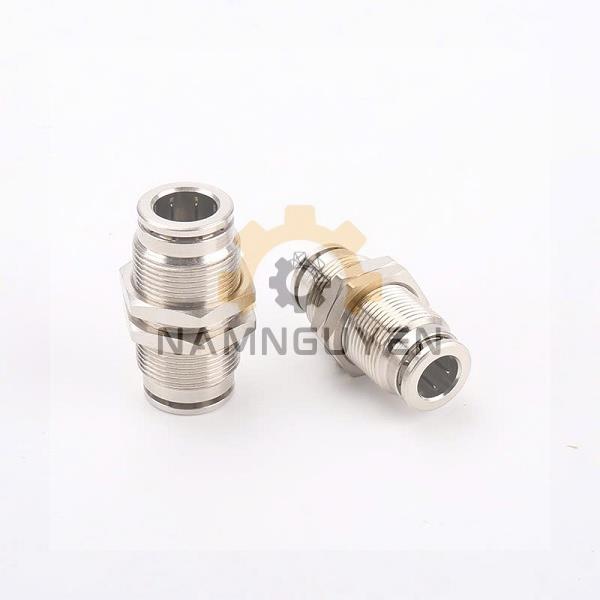

ĐẦU NỐI NHANH INOX SIẾT THÀNH

ĐẦU NỐI NHANH INOX SIẾT THÀNH – GIẢI PHÁP KẾT NỐI ỐNG KHÍ QUA VÁCH CHẮC CHẮN
Trong hệ thống khí nén công nghiệp, không phải mọi đường ống đều được bố trí tự do trên cùng một mặt phẳng. Nhiều vị trí yêu cầu ống hơi phải đi xuyên qua tấm kim loại, thành tủ điện, bảng điều khiển, vách máy hoặc khung thiết bị. Nếu sử dụng đầu nối thông thường tại những vị trí này, đường ống có thể thiếu điểm cố định, khó sắp xếp và gây bất tiện khi bảo trì.
Đầu nối nhanh inox siết thành được thiết kế để giải quyết chính yêu cầu đó. Sản phẩm vừa thực hiện nhiệm vụ kết nối đường ống khí nén, vừa có khả năng cố định trực tiếp trên thành máy hoặc vách ngăn thông qua cơ cấu ren và đai ốc siết.
So với cách luồn ống trực tiếp qua lỗ khoan, việc sử dụng đầu nối siết thành giúp hệ thống được bố trí chuyên nghiệp hơn, hạn chế ma sát của ống với cạnh kim loại và thuận tiện khi cần tháo từng đoạn ống để kiểm tra hoặc thay thế.
Với thân kim loại inox, sản phẩm đặc biệt phù hợp cho các hệ thống cần độ bền cơ học, khả năng chống gỉ và tính ổn định cao hơn so với những vị trí sử dụng đầu nối nhựa thông thường.
Đầu Nối Nhanh Inox Siết Thành Là Gì?
Đầu nối nhanh inox siết thành là phụ kiện kết nối đường ống khí nén có thiết kế chuyên dụng để lắp cố định xuyên qua một bề mặt như:
Thành máy sản xuất;
Vách tủ điều khiển;
Tấm kim loại;
Bảng gá thiết bị;
Khung máy tự động;
Hộp bảo vệ thiết bị khí nén;
Cụm máy có đường khí đi từ bên ngoài vào bên trong.

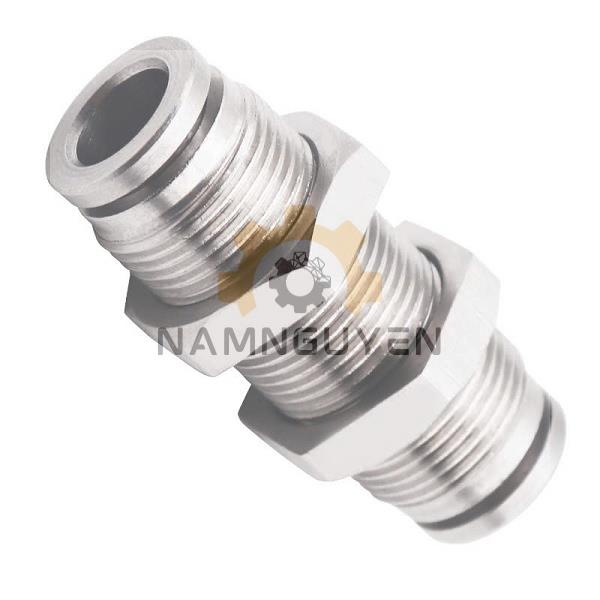

Điểm khác biệt quan trọng của loại đầu nối này nằm ở phần thân có đoạn ren dài kết hợp đai ốc. Khi lắp đặt, thân đầu nối được đưa qua lỗ đã chuẩn bị trên vách, sau đó đai ốc được siết để giữ đầu nối ổn định tại vị trí cần thiết.
Hai phía của đầu nối cho phép kết nối đường ống theo thiết kế của từng model. Cơ chế nối nhanh giúp người lắp đặt chỉ cần đưa ống đúng kích thước vào đầu nối mà không phải thực hiện nhiều thao tác phức tạp.
Thông Số Cơ Bản Của Đầu Nối Inox Siết Thành
Hạng mục    Thông tin
Tên sản phẩm    Đầu nối nhanh inox siết thành
Nhóm sản phẩm    Phụ kiện khí nén
Kiểu lắp    Lắp xuyên vách, xuyên thành máy
Cơ chế giữ ống    Nối nhanh
Vật liệu thân    Inox
Chức năng chính    Nối ống và cố định vị trí xuyên vách
Môi chất phù hợp    Khí nén và môi chất phù hợp với vật liệu
Khu vực ứng dụng    Nhà máy, máy tự động, tủ thiết bị, dây chuyền sản xuất
Lưu ý: Kích thước ống, cấu tạo chi tiết và điều kiện làm việc cần được lựa chọn theo đúng model thực tế. Khách hàng nên cung cấp kích thước ống đang sử dụng, hình ảnh vị trí lắp hoặc mẫu cũ để được hỗ trợ đối chiếu chính xác.
Điểm Khác Biệt Của Đầu Nối Nhanh Inox Siết Thành
1. Một phụ kiện thực hiện hai nhiệm vụ
Điểm đáng chú ý của đầu nối siết thành là khả năng vừa kết nối đường ống, vừa tạo một điểm cố định cơ học trên vách.
Trong một hệ thống có nhiều đường ống, việc xác định rõ vị trí ống đi vào và đi ra khỏi từng cụm máy giúp công tác kiểm tra dễ dàng hơn. Đây là lợi thế rõ rệt khi thiết kế tủ máy hoặc hệ thống tự động hóa có bố trí đường khí phức tạp.
2. Phù hợp với vị trí đường ống xuyên qua tấm kim loại
Việc đưa ống PU trực tiếp qua một lỗ kim loại có thể không phải là phương án tối ưu trong những hệ thống yêu cầu lắp đặt gọn gàng và thường xuyên bảo trì.
Đầu nối nhanh inox siết thành tạo ra điểm chuyển tiếp rõ ràng giữa hai khu vực. Nhân viên kỹ thuật có thể tháo đoạn ống bên ngoài mà không cần kéo toàn bộ đường ống bên trong tủ máy ra ngoài.
3. Thân inox phù hợp môi trường công nghiệp
Trong xưởng sản xuất, phụ kiện khí nén có thể tiếp xúc với độ ẩm, bụi công nghiệp, dầu máy hoặc điều kiện vệ sinh thường xuyên. Vật liệu inox mang lại lợi thế về khả năng chống gỉ và duy trì ngoại quan tốt trong quá trình sử dụng.
Tuy nhiên, người mua cần lựa chọn vật liệu dựa trên môi trường thực tế. Không nên chỉ dựa vào tên gọi “inox” để mặc định sản phẩm phù hợp với mọi loại hóa chất hoặc mọi điều kiện đặc biệt.
4. Hỗ trợ bố trí đường ống khoa học hơn
Một hệ thống khí nén được bố trí tốt không chỉ cần hoạt động được mà còn cần thuận tiện cho việc nhận diện, kiểm tra và bảo trì.
Khi các đường ống đi qua tủ hoặc vách máy được cố định tại những vị trí xác định, hệ thống có thể giảm tình trạng ống bố trí lộn xộn, đồng thời giúp việc phân chia từng nhánh khí rõ ràng hơn.
Cấu Tạo Và Nguyên Lý Kết Nối
Đầu nối nhanh inox siết thành thường có cấu tạo tập trung vào ba chức năng chính:
Bộ phận kết nối ống
Đây là khu vực tiếp nhận ống khí. Người dùng cần sử dụng ống có đường kính ngoài phù hợp với size của đầu nối.
Ống nên được cắt vuông, bề mặt không bị biến dạng hoặc trầy xước nghiêm trọng tại khu vực tiếp xúc làm kín.
Thân xuyên vách
Phần thân giữa được thiết kế để đi qua lỗ trên tấm gá hoặc vách máy. Đây là khu vực quyết định khả năng bố trí đầu nối đúng vị trí thiết kế.
Khi chọn sản phẩm, ngoài kích thước ống, cần quan tâm đến độ dày của vách lắp đặt để bảo đảm đầu nối có thể được cố định đúng cách.
Đai ốc cố định
Đai ốc có nhiệm vụ giữ đầu nối tại vị trí lắp đặt. Khi siết, cần thao tác vừa đủ để đầu nối ổn định, không xoay tự do trong quá trình kết nối hoặc tháo ống.
Việc siết quá mức không phải lúc nào cũng tốt. Cần căn cứ vào cấu tạo thực tế của sản phẩm và bề mặt gá để thao tác phù hợp.
Khi Nào Nên Chọn Đầu Nối Nhanh Inox Siết Thành?
Sản phẩm là lựa chọn phù hợp khi hệ thống có một trong các yêu cầu sau:
Đường ống khí cần đi xuyên qua tủ máy;
Cần tạo điểm nối cố định trên bảng điều khiển;
Muốn tách đường ống bên trong và bên ngoài máy;
Hệ thống yêu cầu bố trí đường ống gọn;
Vị trí lắp đặt ưu tiên phụ kiện thân kim loại;
Cần tháo lắp đường ống nhanh trong quá trình bảo trì;
Thiết bị hoạt động trong môi trường có độ ẩm hoặc yêu cầu khả năng chống gỉ tốt.
Đối với đường ống nối tự do, không cần đi qua vách hoặc tấm gá, người dùng có thể cân nhắc các dạng đầu nối nhanh khác để tối ưu chi phí và không gian lắp đặt.
Ứng Dụng Thực Tế Trong Công Nghiệp
Lắp trên tủ điều khiển khí nén
Các cụm van, bộ lọc hoặc thiết bị điều khiển có thể được bố trí bên trong tủ, trong khi đường ống cấp khí nằm bên ngoài. Đầu nối siết thành tạo vị trí kết nối trung gian rõ ràng trên bề mặt tủ.
Máy CNC và máy gia công tự động
Trong các máy sản xuất, khí nén có thể được sử dụng cho cơ cấu kẹp, thổi phoi, đóng mở hoặc điều khiển bộ phận chấp hành. Đường khí thường phải đi qua nhiều khu vực khác nhau của thân máy.
Sử dụng đầu nối cố định tại vị trí xuyên vách giúp đường ống được tổ chức hợp lý hơn.
Dây chuyền lắp ráp tự động
Các dây chuyền có nhiều xy lanh và van khí thường cần chia đường khí theo từng cụm chức năng. Đầu nối xuyên vách giúp tạo điểm giao tiếp giữa các module, thuận tiện khi tháo rời từng cụm để sửa chữa.
Thiết bị đóng gói và máy thực phẩm
Tùy yêu cầu cụ thể của môi trường làm việc, phụ kiện inox có thể được ưu tiên tại các khu vực cần khả năng chống gỉ và vệ sinh thuận tiện hơn.
Việc lựa chọn cần dựa trên môi chất, điều kiện vệ sinh và yêu cầu kỹ thuật của toàn hệ thống.
Cách Chọn Đúng Size Đầu Nối Nhanh Inox Siết Thành
Chọn đúng sản phẩm không nên chỉ dựa trên hình dáng bên ngoài. Người mua cần xác định tối thiểu các yếu tố sau.
Xác định đường kính ngoài của ống
Đầu nối nhanh được lựa chọn theo đường kính ngoài của ống. Nếu không còn thông tin trên thân ống, nên sử dụng dụng cụ đo phù hợp để kiểm tra kích thước thực tế.
Không nên đoán size bằng mắt vì các kích thước gần nhau có thể gây nhầm lẫn.
Kiểm tra độ dày của vách
Đầu nối siết thành cần đủ khoảng lắp để đai ốc có thể cố định chắc chắn. Với tấm gá hoặc thành máy có kết cấu đặc biệt, cần kiểm tra thực tế trước khi chọn.
Xác định môi trường sử dụng
Cần xem xét:
Độ ẩm;
Khả năng tiếp xúc dầu;
Môi chất truyền dẫn;
Điều kiện vệ sinh;
Yêu cầu chống ăn mòn;
Tần suất tháo lắp;
Không gian thao tác.
Việc đánh giá đầy đủ giúp chọn đúng loại đầu nối thay vì chỉ tập trung vào giá thành.
Hướng Dẫn Lắp Đặt Đầu Nối Siết Thành
Bước 1: Kiểm tra đầu nối và ống
Xác nhận đầu nối đúng kích thước ống cần sử dụng. Kiểm tra phần đầu ống, loại bỏ đoạn bị méo hoặc hư hỏng.
Bước 2: Chuẩn bị vị trí xuyên vách
Lỗ lắp cần phù hợp với thân đầu nối. Bề mặt xung quanh vị trí lắp nên được làm sạch và loại bỏ cạnh sắc có khả năng ảnh hưởng đến phụ kiện hoặc thao tác lắp.
Bước 3: Đưa đầu nối qua vách
Đặt đầu nối đúng hướng thiết kế, sau đó sử dụng đai ốc để cố định. Kiểm tra vị trí trước khi siết hoàn thiện.
Bước 4: Kết nối ống
Cắt đầu ống thẳng và đưa ống vào đúng vị trí kết nối. Sau khi lắp, kiểm tra bằng thao tác kéo nhẹ để xác nhận ống đã được giữ đúng.
Bước 5: Kiểm tra hệ thống
Sau khi hoàn tất lắp đặt, vận hành hệ thống theo quy trình kỹ thuật và kiểm tra các điểm kết nối. Nếu phát hiện bất thường, cần dừng hệ thống để kiểm tra lại kích thước ống, bề mặt ống và thao tác lắp.
Những Lỗi Thường Gặp Khi Chọn Và Lắp Đầu Nối
Chọn nhầm size ống
Đây là lỗi phổ biến khi khách hàng chỉ cung cấp hình ảnh mà không có số đo. Một đầu nối có hình dáng giống nhau nhưng size khác nhau sẽ không thể thay thế tùy ý.
Đầu ống bị cắt xéo
Bề mặt cắt không đều có thể ảnh hưởng đến vị trí tiếp xúc bên trong đầu nối. Nên sử dụng dụng cụ cắt ống phù hợp để tạo mặt cắt gọn.
Không kiểm tra chiều dày vách
Với đầu nối siết thành, kích thước vị trí gá lắp là một phần quan trọng của quá trình lựa chọn. Nếu vách có cấu tạo đặc biệt hoặc quá dày, cần đối chiếu kích thước thực tế trước khi mua.
Dùng sai môi trường làm việc
Mỗi hệ thống có yêu cầu khác nhau. Với môi chất đặc biệt, nhiệt độ hoặc điều kiện ăn mòn riêng, cần kiểm tra khả năng tương thích của vật liệu trước khi sử dụng.
So Sánh Đầu Nối Siết Thành Với Đầu Nối Thẳng Thông Thường
Tiêu chí    Đầu nối inox siết thành    Đầu nối thẳng thông thường
Nối hai đoạn ống    Có    Có
Lắp xuyên vách    Phù hợp    Không phải chức năng chính
Cố định trên tấm gá    Có    Hạn chế
Tổ chức đường ống trong tủ máy    Tốt    Phù hợp đường ống tự do
Tháo từng khu vực đường ống    Thuận tiện    Tùy cách bố trí
Ứng dụng chính    Tủ máy, vách thiết bị    Nối tiếp đường ống
Không có loại nào tốt hơn trong mọi trường hợp. Việc lựa chọn phụ thuộc vào vị trí và mục đích lắp đặt thực tế.
Nếu chỉ cần nối hai đoạn ống trên cùng một tuyến, đầu nối thẳng có thể đơn giản hơn. Nếu cần đưa đường khí xuyên qua vách và đồng thời tạo điểm cố định, đầu nối siết thành là phương án phù hợp hơn.
Vì Sao Nên Chọn Đúng Đầu Nối Cho Hệ Thống Khí Nén?
Một phụ kiện có kích thước nhỏ vẫn có thể ảnh hưởng đến tính ổn định của toàn bộ hệ thống. Chọn sai size, lắp không đúng hoặc sử dụng vật liệu không phù hợp có thể làm tăng thời gian bảo trì và gây khó khăn khi vận hành.
Khi mua đầu nối nhanh inox siết thành, khách hàng nên cung cấp:
Size ống đang sử dụng;
Hình ảnh đầu nối cũ nếu cần thay thế;
Hình ảnh vị trí lắp;
Độ dày vách nếu vị trí gá có cấu tạo đặc biệt;
Số lượng cần mua;
Môi trường và mục đích sử dụng.
Thông tin càng đầy đủ thì quá trình tư vấn và đối chiếu sản phẩm càng chính xác.
Mua Đầu Nối Nhanh Inox Siết Thành Ở Đâu?
VATTUTIEUDUNG.VN cung cấp các nhóm phụ kiện khí nén, đầu nối nhanh, đầu nối inox, phụ kiện kết nối ống hơi và nhiều loại vật tư phục vụ nhà máy, xưởng cơ khí và hệ thống tự động hóa.
Khách hàng mua hàng số lượng lớn có thể gửi danh sách quy cách để được hỗ trợ kiểm tra và báo giá theo nhu cầu thực tế. Với trường hợp chưa xác định được size, khách hàng nên gửi hình ảnh sản phẩm cũ kèm số đo để hạn chế nhầm lẫn khi đặt hàng.
Có thể tham khảo thêm các nhóm sản phẩm liên quan tại:
Phụ kiện khí nén – lựa chọn đầu nối và phụ kiện cho hệ thống khí;
Dụng cụ cầm tay – thiết bị phục vụ lắp đặt và bảo trì;
Phụ kiện bơm mỡ – giải pháp bôi trơn máy móc công nghiệp;
Gioăng phớt làm kín – sản phẩm hỗ trợ làm kín trong thiết bị cơ khí.
Câu Hỏi Thường Gặp Về Đầu Nối Nhanh Inox Siết Thành
Đầu nối inox siết thành dùng để làm gì?
Sản phẩm được sử dụng để kết nối đường ống và tạo điểm cố định khi ống cần đi xuyên qua thành máy, tủ thiết bị, bảng gá hoặc vách ngăn.
Có thể dùng đầu nối thẳng thay cho đầu nối siết thành không?
Nếu đường ống chỉ cần nối tiếp tự do thì có thể lựa chọn đầu nối thẳng phù hợp. Tuy nhiên, khi cần cố định đầu nối trực tiếp trên vách, nên sử dụng đúng loại siết thành.
Làm sao biết đúng size cần mua?
Cần xác định đường kính ngoài của ống đang sử dụng. Nếu thay thế phụ kiện cũ, nên gửi thêm hình ảnh và số đo thực tế để đối chiếu.
Tại sao nên kiểm tra độ dày của vách lắp?
Vì thân đầu nối cần đi qua vách và có khoảng phù hợp để đai ốc cố định. Kiểm tra trước giúp tránh trường hợp sản phẩm không phù hợp với kết cấu vị trí lắp.
Có nên chọn đầu nối chỉ dựa vào hình ảnh không?
Không nên. Hình ảnh giúp nhận diện kiểu sản phẩm nhưng không đủ để xác định chính xác size. Cần kết hợp thông tin kích thước ống và vị trí lắp đặt.
