Đầu Nối Hơi Bằng Đồng Ren Ngoài, Một Đầu Siết Ống

Đầu nối hơi bằng đồng ren ngoài siết ống là gì?
Đây là loại khớp nối trung gian giúp chuyển đổi từ đường ống dẫn khí sang cổng ren trong của máy móc hoặc thiết bị. Sản phẩm có cấu tạo hai đầu khác nhau:
Một đầu ren ngoài để vặn vào thiết bị.
Một đầu siết dùng để lắp và cố định ống.
Phần thân giữa có cạnh lục giác để sử dụng cờ lê khi lắp đặt.
Đầu ren ngoài tạo liên kết với van, xi lanh hoặc cụm phân phối khí. Đầu siết giữ ống bằng lực ép của đai ốc và bộ phận giữ bên trong. Khi lựa chọn đúng kích thước và lắp đúng kỹ thuật, mối nối có độ chắc chắn tốt và hạn chế rò rỉ khí tại vị trí liên kết.
Sản phẩm còn được gọi bằng nhiều tên như:
Đầu nối đồng ren ngoài siết ống
Nối thẳng đồng một đầu ren
Đầu nối hạt bắp ren ngoài
Cút nối hơi bằng đồng
Đầu nối ống khí nén ren ngoài
Khớp nối đồng ren ngoài
Brass male connector
Brass compression male connector
Thông số kỹ thuật
Thuộc tính    Thông tin
Tên sản phẩm    Đầu nối hơi bằng đồng 1 đầu ren ngoài, 1 đầu siết ống
Kiểu dáng    Nối thẳng
Vật liệu thân    Đồng
Bề mặt    Màu đồng hoặc mạ niken tùy phiên bản
Đầu thứ nhất    Ren ngoài
Đầu thứ hai    Siết ống
Cách xác định đầu ống    Theo đường kính ngoài của ống
Quy cách ren    Có nhiều kích thước, cần kiểm tra theo mẫu thực tế
Chức năng    Kết nối ống với thiết bị có cổng ren trong
Ứng dụng    Hệ thống khí nén và đường dẫn kỹ thuật phù hợp
Áp suất làm việc    Phụ thuộc mã sản phẩm, loại ống và điều kiện sử dụng
Tình trạng hàng    Liên hệ kiểm tra theo từng kích thước
Lưu ý: Không nên xác định quy cách chỉ bằng hình ảnh. Cần đo đường kính ngoài của ống, đường kính ren và bước ren để tránh nhầm giữa các chuẩn ren.

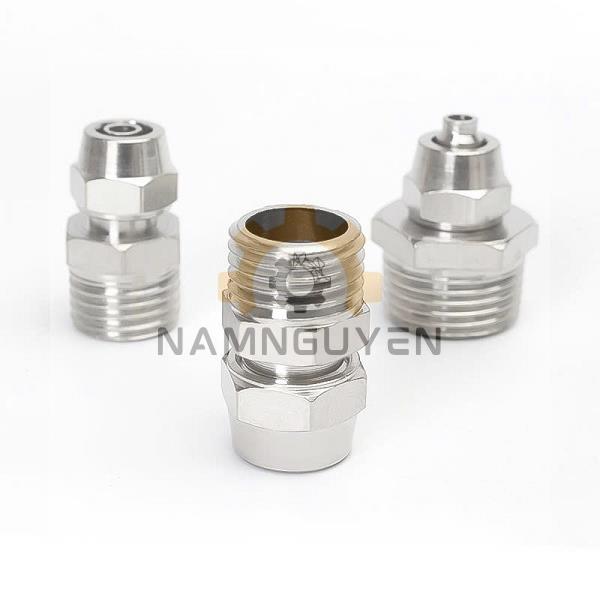

Cấu tạo của đầu nối
Đầu ren ngoài
Phần ren ngoài được vặn trực tiếp vào cổng ren trong của thiết bị. Tùy từng quy cách, sản phẩm có thể sử dụng các chuẩn ren khác nhau. Vì vậy, cần xác định đúng đường kính, bước ren và dạng ren trước khi lắp.
Thân lục giác
Thân đầu nối thường có các mặt phẳng để giữ bằng cờ lê. Thiết kế này giúp người lắp tạo lực siết ổn định và hạn chế làm trầy xước phần thân tròn.
Đai ốc siết ống
Đai ốc tạo lực giữ ống tại đầu nối. Khi siết đúng kỹ thuật, ống được cố định chắc chắn và giảm nguy cơ tuột khỏi vị trí kết nối.
Bộ phận ép giữ
Tùy cấu tạo của từng dòng sản phẩm, phần giữ ống có thể là vòng siết, hạt bắp hoặc chi tiết ép tương ứng. Các bộ phận phải được lắp theo đúng thứ tự để mối nối hoạt động ổn định.
Ưu điểm nổi bật
Kết nối trực tiếp ống với thiết bị
Sản phẩm tích hợp đầu ren ngoài và đầu siết ống trên cùng một thân nối. Nhờ đó, người dùng không cần ghép nhiều loại phụ kiện trung gian, giúp đường ống gọn gàng hơn.
Giữ ống chắc chắn
Đầu siết tạo lực ép cơ học lên ống, thích hợp với những vị trí cần mối nối ổn định. Hiệu quả giữ ống phụ thuộc vào việc lựa chọn đúng đường kính và lắp đặt đúng kỹ thuật.
Thân bằng đồng
Đồng là vật liệu phổ biến trong nhóm phụ kiện khí nén. Thân sản phẩm có kết cấu chắc chắn, dễ thao tác khi lắp đặt và phù hợp với nhiều hệ thống máy móc.
Thiết kế nhỏ gọn
Dạng nối thẳng giúp tiết kiệm không gian, thuận tiện bố trí trong tủ máy, cụm van hoặc những vị trí có nhiều đường ống.
Dễ tháo lắp và bảo trì
Đai ốc có thể tháo để kiểm tra, vệ sinh hoặc thay ống khi cần. Cấu tạo cơ khí đơn giản giúp quá trình bảo trì thuận tiện hơn.
Có nhiều quy cách lựa chọn
Người dùng có thể lựa chọn đầu ống và đầu ren theo kích thước của hệ thống thực tế. Trường hợp không xác định được chuẩn ren, nên gửi mẫu hoặc hình ảnh kèm số đo để đối chiếu.
Ứng dụng thực tế

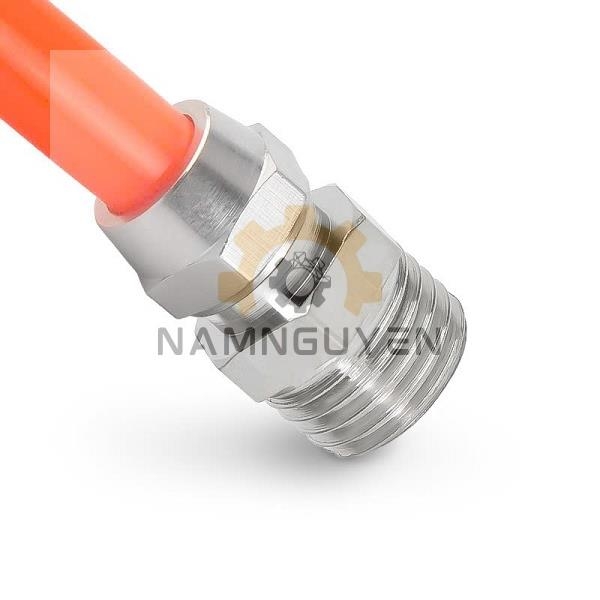

Đầu nối hơi bằng đồng một đầu ren ngoài, một đầu siết ống thường được lắp tại điểm chuyển tiếp giữa ống dẫn khí và thiết bị. Đầu ren ngoài được vặn vào cổng ren trong, trong khi đầu còn lại giữ ống bằng cơ cấu siết.
Sản phẩm có thể được sử dụng tại:
Van khí nén
Xi lanh khí nén
Bộ chia khí
Cụm van điều khiển
Bộ lọc và điều áp
Dụng cụ sử dụng khí nén
Máy đóng gói
Máy sản xuất tự động
Dây chuyền lắp ráp
Hệ thống bảo trì trong nhà xưởng
Đối với máy móc có độ rung, đầu nối cần được kiểm tra định kỳ. Nếu đai ốc bị lỏng hoặc ống có dấu hiệu biến dạng, cần ngắt nguồn khí trước khi điều chỉnh.
Sản phẩm có thể được cân nhắc cho các đường dẫn kỹ thuật khác nếu vật liệu đầu nối, loại ống và điều kiện vận hành tương thích. Không nên mặc định dùng cho nước, dầu, hóa chất hoặc nhiệt độ cao khi chưa có thông số xác nhận.
Cách chọn đúng đầu nối
Để chọn đúng sản phẩm, khách hàng cần cung cấp hai nhóm kích thước.
Kích thước đầu siết ống
Đầu siết thường được lựa chọn theo đường kính ngoài của ống. Nên sử dụng thước cặp để đo thay vì ước lượng bằng mắt.
Cần kiểm tra:
Đường kính ngoài của ống
Độ dày thành ống
Vật liệu ống
Khả năng chịu áp của ống
Tình trạng đầu ống
Kích thước đầu ren ngoài
Cần xác định:
Đường kính ngoài của ren
Bước ren hoặc số vòng ren
Ren thẳng hay ren côn
Chuẩn ren của thiết bị
Chiều dài phần ren
Các hệ ren có đường kính gần giống nhau vẫn có thể khác bước ren hoặc góc ren. Nếu lắp sai chuẩn, sản phẩm có thể chỉ vào được vài vòng, làm hỏng ren hoặc gây rò khí.
Thông tin nên gửi khi đặt hàng
Đường kính ngoài của ống
Kích thước ren cần sử dụng
Hình ảnh đầu nối cũ
Hình ảnh vị trí lắp
Loại môi chất
Áp suất làm việc
Số lượng cần mua
Hướng dẫn lắp đặt
Ngắt nguồn khí và xả hết áp suất trong hệ thống.
Kiểm tra đầu ren của thiết bị và đầu nối.
Cắt đầu ống thẳng, loại bỏ phần bị méo hoặc nứt.
Vệ sinh bụi bẩn và ba via trên đầu ống.
Làm kín đầu ren bằng phương pháp phù hợp với hệ thống.
Vặn đầu nối vào cổng ren bằng tay trước.
Dùng hai cờ lê phù hợp để giữ thân và siết đầu nối.
Lắp đai ốc cùng bộ phận giữ vào ống đúng thứ tự.
Đưa ống vào đúng chiều sâu rồi siết đai ốc.
Cấp khí từ từ và kiểm tra rò rỉ tại cả hai đầu.
Không dùng lực siết quá mạnh vì có thể làm hỏng ren, biến dạng vòng siết hoặc bóp méo ống. Khi kiểm tra hoặc tháo lắp, hệ thống phải được ngắt áp hoàn toàn.
Lưu ý khi sử dụng
Chọn đúng đường kính ngoài của ống.
Không lắp lẫn các chuẩn ren khác nhau.
Không sử dụng ống bị nứt, xước sâu hoặc biến dạng.
Không tháo đai ốc khi hệ thống còn áp suất.
Không dùng kìm răng trực tiếp lên bề mặt nếu có dụng cụ phù hợp.
Kiểm tra lại mối nối tại vị trí có rung động.
Không tự ý sử dụng vượt mức áp suất của ống hoặc phụ kiện.
Kiểm tra độ tương thích trước khi dùng cho môi chất khác khí nén.
Thay mới đầu nối nếu ren hoặc bộ phận siết đã hư hỏng.
Câu hỏi thường gặp
Đầu nối này dùng để kết nối những bộ phận nào?
Sản phẩm dùng để kết nối ống dẫn với van, xi lanh, bộ chia khí hoặc thiết bị có cổng ren trong tương thích.
Kích thước đầu siết được tính theo đường kính trong hay ngoài?
Thông thường, đầu siết được chọn theo đường kính ngoài của ống. Nên đo bằng thước cặp để có kết quả chính xác.
Có thể nhìn màu sắc để xác định vật liệu không?
Không nên. Sản phẩm màu bạc có thể là đồng mạ niken hoặc một vật liệu khác. Cần kiểm tra thông tin của đúng mã hàng trước khi kết luận.
Đầu nối bằng đồng mạ niken khác đầu nối màu đồng thế nào?
Lớp mạ niken tạo bề mặt màu bạc và giúp sản phẩm đồng đều về hình thức. Khả năng làm việc cụ thể vẫn phải căn cứ vào cấu tạo và thông số của từng mã sản phẩm.
Vì sao đầu ren đã siết nhưng vẫn bị rò khí?
Nguyên nhân có thể do sai chuẩn ren, bề mặt ren hư hỏng, thiếu vật liệu làm kín, lắp lệch ren hoặc lực siết chưa phù hợp.
Vì sao ống bị tuột khỏi đầu siết?
Ống có thể bị tuột do sai kích thước, chưa đưa vào đủ sâu, bộ phận giữ lắp sai thứ tự hoặc đai ốc chưa được siết đúng mức.
Sản phẩm chịu được áp suất bao nhiêu?
Áp suất làm việc phụ thuộc vào đúng mã đầu nối, loại ống, nhiệt độ và môi chất. Cần kiểm tra thông số kỹ thuật trước khi đưa vào vận hành.
Có thể dùng cho nước hoặc dầu không?
Cần kiểm tra vật liệu, cấu tạo làm kín, áp suất, nhiệt độ và độ tương thích của ống. Hãy cung cấp điều kiện sử dụng để được tư vấn trước khi mua.
