T Nối Ống Hơi Bằng Đồng – 3 Đầu Siết Ống

T nối ống hơi bằng đồng là gì?

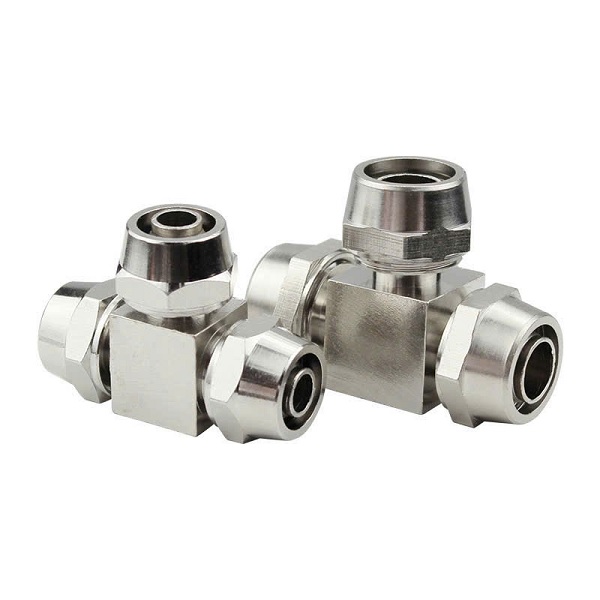

T nối ống hơi bằng đồng là loại đầu nối có cấu tạo ba nhánh theo hình chữ T. Mỗi nhánh được trang bị đai ốc và bộ phận siết để liên kết với ống dẫn. Phụ kiện cho phép bố trí thêm một nhánh khí mà không phải sử dụng nhiều đầu nối trung gian.
Trong hệ thống khí nén, sản phẩm thường được dùng theo hai cách:
Chia một đường khí vào thành hai đường khí ra.
Gom hoặc kết nối ba đoạn ống tại cùng một vị trí.
Việc chia lưu lượng và chiều chuyển động thực tế của khí còn phụ thuộc vào cách bố trí hệ thống. T nối không có chức năng điều chỉnh lưu lượng hoặc tự động đóng mở. Nếu cần kiểm soát khí qua từng nhánh, người sử dụng cần lắp thêm van phù hợp.
Tên gọi khác của sản phẩm gồm:
Tê nối ống hơi bằng đồng
T nối khí nén bằng đồng
Đầu nối hơi chữ T
Tê chia ba đường khí
Tê đồng ba đầu siết
Đầu chia hơi ba ngã
Tê hạt bắp bằng đồng
Brass compression tee
Thông số kỹ thuật
Thuộc tính    Thông tin
Tên sản phẩm    T nối ống hơi bằng đồng – 3 đầu siết ống
Hình dạng    Chữ T, ba ngã
Vật liệu thân    Đồng
Bề mặt    Màu đồng hoặc mạ niken tùy phiên bản
Kiểu kết nối    Ba đầu siết ống
Chức năng    Chia hoặc kết nối ba đường ống
Kích thước ống    Có nhiều quy cách
Cách xác định size    Theo đường kính ngoài của ống

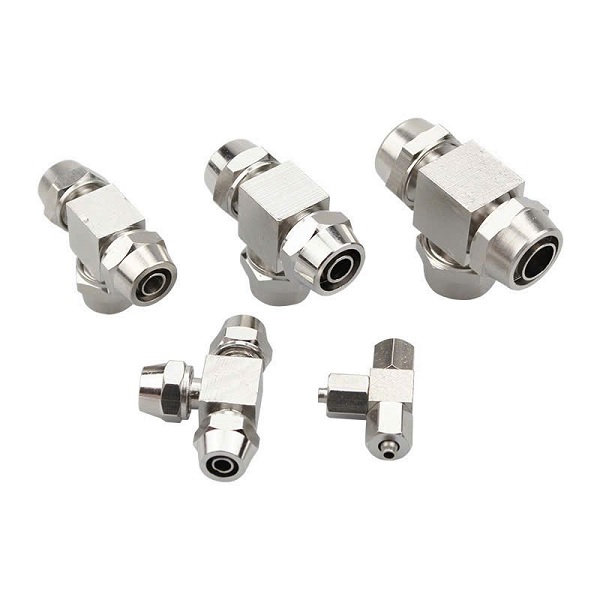

Phiên bản    Ba đầu bằng nhau hoặc dạng giảm tùy sản phẩm
Ứng dụng    Hệ thống khí nén và đường dẫn kỹ thuật phù hợp
Áp suất làm việc    Cần kiểm tra theo đúng mã sản phẩm và loại ống
Tình trạng hàng    Liên hệ xác nhận theo từng kích thước
Thông số áp suất và nhiệt độ không nên xác định chung cho tất cả sản phẩm. Khả năng làm việc thực tế phụ thuộc vào kích thước, cấu tạo đầu nối, vật liệu ống, môi chất và điều kiện vận hành.
Cấu tạo của T nối ba đầu siết
Thân nối chữ T
Thân nối tạo ba nhánh dẫn khí tại cùng một vị trí. Kết cấu chữ T giúp hệ thống đường ống gọn, hạn chế phải ghép nhiều đầu nối thẳng hoặc phụ kiện trung gian.
Ba đai ốc siết
Mỗi nhánh có một đai ốc riêng để cố định ống. Người lắp có thể tháo từng nhánh khi cần thay ống hoặc bảo trì mà không phải thay toàn bộ phụ kiện.
Bộ phận giữ ống
Tùy cấu tạo, đầu nối có thể sử dụng vòng siết, hạt bắp hoặc chi tiết ép giữ tương ứng. Các bộ phận này phải được lắp đúng chiều và đúng thứ tự để tạo mối nối ổn định.
Ưu điểm nổi bật
Chia ba đường ống tại một vị trí
Thiết kế chữ T giúp tạo thêm nhánh dẫn khí ngay trên đường ống. Đây là giải pháp phù hợp khi cần cấp khí đến nhiều thiết bị hoặc bố trí lại hệ thống.
Ba đầu siết giữ ống chắc chắn
Mỗi đầu kết nối được siết riêng, giúp giữ ống ổn định khi chọn đúng kích thước và lắp đúng kỹ thuật.
Không cần cổng ren trên thiết bị
Cả ba đầu đều kết nối trực tiếp với ống, phù hợp tại vị trí trung gian trên đường dẫn mà không cần vặn vào cổng ren của máy móc.
Thân bằng đồng
Thân đầu nối có kết cấu chắc chắn, thuận tiện thao tác bằng dụng cụ và được sử dụng phổ biến trong các hệ thống khí nén.
Dễ tháo lắp và bảo trì
Đai ốc có thể tháo rời để kiểm tra hoặc thay thế đoạn ống. Thiết kế này thuận tiện đối với hệ thống thường xuyên cần bảo trì.
Tiết kiệm không gian
Một T nối có thể thay thế cho nhiều phụ kiện ghép nối, giúp cụm đường ống ngắn và dễ bố trí hơn.
Ứng dụng thực tế
T nối ống hơi bằng đồng 3 đầu siết được dùng tại những vị trí cần phân nhánh hoặc liên kết ba đoạn ống. Phụ kiện thường xuất hiện trong hệ thống khí nén của máy sản xuất, tủ điều khiển và dây chuyền tự động hóa.
Một số ứng dụng thường gặp:
Chia đường khí đến hai thiết bị
Tạo thêm nhánh cấp khí cho xi lanh
Kết nối đường ống trong tủ điều khiển
Bố trí đường khí cho cụm van
Sửa chữa và cải tạo máy móc
Kết nối dụng cụ dùng khí nén
Hệ thống đóng gói và lắp ráp
Đường dẫn hơi trong nhà xưởng
Khi chia một đường khí thành nhiều nhánh, lưu lượng và áp suất tại từng nhánh có thể thay đổi tùy hệ thống. Người dùng cần xem xét nhu cầu tiêu thụ khí của thiết bị, chiều dài ống và kích thước đường ống để lựa chọn phù hợp.
T nối chỉ đảm nhiệm chức năng kết nối. Sản phẩm không thay thế van khóa, van một chiều hoặc van điều chỉnh lưu lượng.
Cách chọn đúng kích thước
Kích thước đầu siết thường được xác định theo đường kính ngoài của ống. Khách hàng nên sử dụng thước cặp để đo thay vì ước lượng bằng mắt.
T nối ba đầu bằng nhau
Loại này phù hợp khi cả ba đoạn ống có cùng đường kính ngoài. Khi đặt hàng, có thể cung cấp một kích thước ống nếu đã xác nhận ba nhánh bằng nhau.
T nối giảm
T nối giảm được dùng khi một hoặc nhiều nhánh có kích thước khác nhau. Khách hàng cần cung cấp riêng đường kính ngoài của từng đầu để tránh nhầm vị trí nhánh giảm.
Những thông tin cần kiểm tra
Đường kính ngoài của ba đoạn ống
Vật liệu của ống
Áp suất làm việc
Nhiệt độ vận hành
Môi chất sử dụng
Không gian lắp đặt
T nối đều hay T nối giảm
Nếu có mẫu cũ, nên gửi hình ảnh tổng thể, hình từng đầu siết và số đo bằng thước cặp để được đối chiếu chính xác hơn.
Hướng dẫn lắp đặt
Ngắt nguồn khí và xả hết áp suất trong hệ thống.
Cắt ba đầu ống thẳng, không để đầu ống bị méo.
Làm sạch bụi bẩn và loại bỏ ba via.
Tháo đai ốc cùng bộ phận siết của từng nhánh.
Lắp các chi tiết vào ống theo đúng thứ tự.
Đưa ống vào sâu trong thân nối.
Siết đai ốc đều tay bằng dụng cụ phù hợp.
Lặp lại thao tác với hai nhánh còn lại.
Cố định đường ống để hạn chế lực kéo lên đầu nối.
Cấp khí từ từ và kiểm tra cả ba vị trí kết nối.
Không siết quá mạnh vì có thể làm biến dạng ống, hỏng ren hoặc ảnh hưởng đến bộ phận giữ. Khi phát hiện rò khí, phải ngắt áp trước khi tháo và kiểm tra lại.
Lưu ý khi sử dụng
Không lắp đầu nối sai đường kính ống.
Không dùng ống bị nứt, méo hoặc xước sâu.
Không tháo đai ốc khi hệ thống còn áp suất.
Hạn chế để trọng lượng đường ống kéo trực tiếp lên đầu nối.
Kiểm tra định kỳ ở vị trí máy rung động.
Không siết đai ốc bằng lực quá lớn.
Không tự ý sử dụng vượt áp suất cho phép.
Kiểm tra khả năng tương thích khi dùng cho môi chất khác khí nén.
Thay đầu nối nếu thân, ren hoặc vòng siết bị biến dạng.
Câu hỏi thường gặp
T nối ống hơi có công dụng gì?
Sản phẩm dùng để liên kết ba đoạn ống, thường nhằm chia một đường khí thành hai nhánh hoặc tạo điểm kết nối ba ngã.
Cả ba đầu có cùng kích thước không?
Tùy phiên bản. Có loại ba đầu bằng nhau và loại T nối giảm. Cần kiểm tra quy cách cụ thể trước khi đặt hàng.
Kích thước đầu nối được tính theo đường kính nào?
Thông thường, đầu siết được chọn theo đường kính ngoài của ống. Nên đo bằng thước cặp để có kết quả chính xác.
T nối có điều chỉnh được lưu lượng khí không?
Không. Sản phẩm chỉ thực hiện chức năng kết nối và phân nhánh. Muốn điều chỉnh lưu lượng cần lắp thêm van tiết lưu hoặc thiết bị phù hợp.
T nối màu bạc có phải làm hoàn toàn bằng inox không?
Không thể xác định vật liệu chỉ bằng màu sắc. Sản phẩm bằng đồng mạ niken cũng có bề mặt màu bạc. Cần kiểm tra thông tin của đúng mã hàng.
Vì sao đầu siết bị rò khí?
Nguyên nhân có thể do sai kích thước ống, đầu ống bị méo, lắp chưa đủ sâu, bộ phận siết sai vị trí hoặc đai ốc chưa được siết phù hợp.
Sản phẩm chịu áp suất bao nhiêu?
Áp suất làm việc phụ thuộc vào đúng mã đầu nối, vật liệu ống, kích thước, nhiệt độ và môi chất. Cần xác nhận thông số trước khi sử dụng.
Có thể dùng T nối cho nước hoặc dầu không?
Cần kiểm tra độ tương thích của vật liệu, cấu tạo giữ ống, áp suất và nhiệt độ. Không nên sử dụng khi chưa xác nhận điều kiện làm việc.
