Đầu Nối Ống Hơi Thẳng Bằng Đồng – Hai Đầu Siết Ống

Đầu Nối Ống Khí Nén Thẳng Bằng Đồng – Hai Đầu Siết Ống

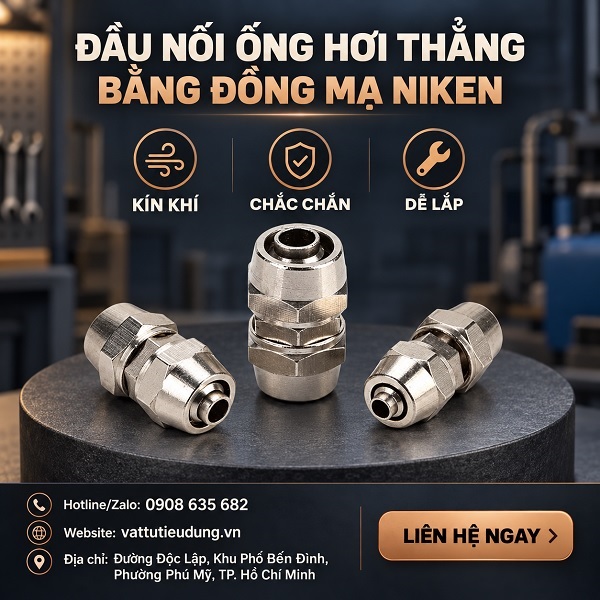

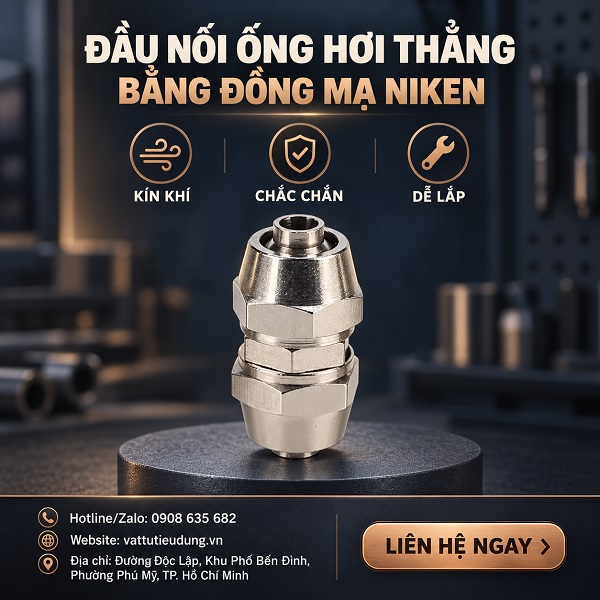

Đầu nối ống khí nén thẳng bằng đồng – hai đầu siết ống là phụ kiện dùng để kết nối hai đoạn ống hơi trên cùng một đường thẳng. Sản phẩm sử dụng cơ cấu đai ốc siết, giúp giữ ống chắc chắn và hạn chế rò rỉ khí tại vị trí kết nối.
Thân đầu nối được làm bằng đồng và hoàn thiện bề mặt mạ niken, thích hợp sử dụng trong hệ thống khí nén, máy móc sản xuất, thiết bị tự động hóa và các đường ống hơi công nghiệp.
Mô tả ngắn
Đầu nối ống khí nén thẳng bằng đồng mạ niken có thiết kế hai đầu siết ống, dùng để nối hai đoạn ống hơi cùng kích thước. Sản phẩm có nhiều lựa chọn từ 4–16 mm, kết cấu chắc chắn, dễ lắp đặt và phù hợp với hệ thống khí nén thông dụng.
Thông số kỹ thuật
Thông số    Chi tiết
Tên sản phẩm    Đầu nối ống khí nén thẳng
Tên gọi khác    Khớp nối thẳng hai đầu siết ống
Kiểu kết nối    Hai đầu siết ống
Hướng kết nối    Thẳng
Vật liệu thân    Đồng
Bề mặt    Mạ niken
Kích thước ống    4, 6, 8, 10, 12, 14 và 16 mm
Áp suất tối đa    1,0 MPa, tương đương khoảng 10 bar
Môi chất phù hợp    Khí nén
Phương thức lắp đặt    Đai ốc và bộ phận siết giữ ống
Ứng dụng    Hệ thống khí nén và máy móc công nghiệp
Lưu ý: Kích thước, áp suất và khả năng tương thích cần được đối chiếu theo từng quy cách hàng thực tế trước khi sử dụng.
Cấu tạo của đầu nối thẳng hai đầu siết ống
Sản phẩm có kết cấu gồm thân nối thẳng và hai bộ phận siết được bố trí ở hai đầu. Khi lắp đặt, ống được đưa vào đúng vị trí rồi cố định bằng đai ốc.
Cơ cấu này giúp tạo liên kết cơ học chắc chắn, phù hợp với những hệ thống cần giữ ống ổn định trong quá trình vận hành.
Thân nối bằng đồng
Đồng là vật liệu được sử dụng phổ biến trong nhiều loại phụ kiện khí nén. Thân kim loại tạo độ cứng và hỗ trợ duy trì kết nối ổn định giữa hai đoạn ống.
Bề mặt mạ niken
Lớp mạ niken tạo màu bạc sáng, giúp bề mặt dễ vệ sinh và hỗ trợ hạn chế tình trạng oxy hóa trong điều kiện sử dụng phù hợp.
Hai đầu siết ống
Hai đầu sản phẩm đều sử dụng đai ốc siết. Thiết kế này dùng để nối hai đoạn ống theo đường thẳng, thường là hai ống có cùng đường kính ngoài.
Đây không phải loại đầu nối nhanh cắm trực tiếp. Khi tháo hoặc lắp, người sử dụng cần nới và siết đai ốc bằng dụng cụ phù hợp.
Ưu điểm nổi bật
Kết nối hai đoạn ống hơi theo đường thẳng.
Hai đầu siết giúp giữ ống chắc chắn.
Thân bằng đồng có độ cứng phù hợp.
Bề mặt mạ niken sáng và dễ vệ sinh.
Hỗ trợ hạn chế rò khí khi lắp đúng kỹ thuật.
Có nhiều kích thước ống để lựa chọn.
Kết cấu gọn, phù hợp nhiều vị trí lắp đặt.
Có thể tháo ra để kiểm tra hoặc thay thế.
Sử dụng trong nhiều hệ thống khí nén thông dụng.

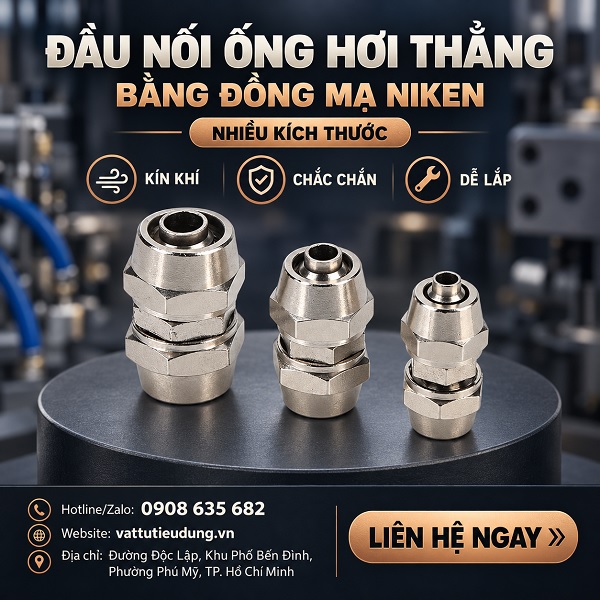

Các kích thước phổ biến
Đầu nối thẳng hai đầu siết ống có các lựa chọn:
Hai đầu siết ống 4 mm.
Hai đầu siết ống 6 mm.
Hai đầu siết ống 8 mm.
Hai đầu siết ống 10 mm.
Hai đầu siết ống 12 mm.
Hai đầu siết ống 14 mm.
Hai đầu siết ống 16 mm.
Kích thước trên thường thể hiện đường kính ngoài của ống. Ví dụ, đầu nối 8 mm được lựa chọn cho ống có đường kính ngoài 8 mm.
Khách hàng nên đo ống bằng thước cặp, không nên chỉ ước lượng bằng mắt vì các kích thước 6 mm, 8 mm và 10 mm có thể dễ bị nhầm lẫn.
Ứng dụng thực tế
Đầu nối ống khí nén thẳng hai đầu siết được sử dụng khi cần nối dài đường ống hoặc thay thế một đoạn ống trong hệ thống. Sản phẩm tạo đường dẫn thẳng, giúp bố trí đường hơi gọn gàng hơn.
Một số ứng dụng phổ biến gồm:
Hệ thống khí nén trong nhà xưởng.
Máy móc sản xuất và đóng gói.
Thiết bị tự động hóa.
Hệ thống điều khiển bằng khí nén.
Đường ống cấp khí cho máy.
Tủ máy và cụm điều khiển.
Thiết bị cơ khí.
Hệ thống bảo trì và sửa chữa nhà máy.
Các đường ống hơi cần kết nối chắc chắn.
Sản phẩm phù hợp khi hai đoạn ống nằm cùng hướng và có cùng kích thước. Trường hợp hai ống khác đường kính cần sử dụng đầu nối thẳng giảm đúng quy cách.
Cách lựa chọn đúng đầu nối
Xác định đường kính ngoài của ống
Đây là thông số quan trọng nhất khi lựa chọn. Dùng thước cặp đo đường kính ngoài của ống tại vị trí không bị méo hoặc biến dạng.
Ví dụ:
Ống ngoài 6 mm chọn đầu nối siết 6 mm.
Ống ngoài 8 mm chọn đầu nối siết 8 mm.
Ống ngoài 10 mm chọn đầu nối siết 10 mm.
Kiểm tra hai đầu bằng nhau hay giảm
Sản phẩm trong bài là loại hai đầu siết ống bằng nhau. Nếu cần nối ống 8 mm với ống 6 mm, phải lựa chọn đầu nối thẳng giảm 8–6 mm.
Kiểm tra vật liệu ống
Cần xác định loại ống đang sử dụng có phù hợp với cơ cấu siết hay không. Một số loại ống mềm có thể cần thêm lõi đỡ bên trong để hạn chế biến dạng khi siết.
Đối chiếu áp suất làm việc
Áp suất vận hành của hệ thống phải thấp hơn giới hạn cho phép của đầu nối và ống. Sản phẩm được cung cấp thông tin chịu áp suất tối đa 1,0 MPa, tương đương khoảng 10 bar.
Không chỉ kiểm tra đầu nối; ống, van và các phụ kiện khác trong hệ thống cũng phải đáp ứng áp suất tương ứng.
Kiểm tra môi trường sử dụng
Cần xem xét nhiệt độ, độ ẩm, hóa chất, rung động và điều kiện bên ngoài. Nếu môi trường có yêu cầu đặc biệt, nên kiểm tra khả năng tương thích vật liệu trước khi lắp.
Hướng dẫn lắp đặt
Ngắt nguồn khí và xả hết áp suất trong đường ống.
Chọn đầu nối đúng với đường kính ngoài của ống.
Cắt đầu ống vuông và loại bỏ phần bị méo.
Làm sạch bụi bẩn tại miệng ống.
Tháo đai ốc và kiểm tra các chi tiết siết bên trong.
Luồn ống qua đai ốc theo đúng thứ tự.
Đưa ống vào thân đầu nối đến đúng vị trí.
Vặn đai ốc bằng tay trước để tránh lệch ren.
Dùng cờ lê siết vừa đủ chắc.
Thực hiện tương tự với đầu ống còn lại.
Cấp khí từ từ và kiểm tra rò rỉ.
Không nên siết quá mạnh vì có thể làm biến dạng ống, hư ren hoặc ảnh hưởng đến bộ phận siết.
Kiểm tra rò rỉ sau khi lắp
Sau khi hoàn thành, cấp áp suất thấp trước rồi tăng dần đến mức làm việc. Có thể sử dụng dung dịch kiểm tra rò khí phù hợp tại vị trí nối.
Nếu xuất hiện bọt khí, cần:
Ngắt và xả áp suất.
Kiểm tra đầu ống có cắt vuông không.
Kiểm tra ống đã vào đủ sâu chưa.
Kiểm tra đai ốc có bị lệch ren không.
Kiểm tra bộ phận siết có đúng vị trí không.
Thay ống hoặc phụ kiện nếu có dấu hiệu hư hỏng.
Hướng dẫn sử dụng và bảo quản
Không tháo đầu nối khi hệ thống còn áp suất.
Kiểm tra định kỳ tình trạng đai ốc và đường ống.
Không sử dụng sản phẩm bị nứt, móp hoặc hư ren.
Tránh để lực kéo ngang tác động liên tục lên đầu nối.
Không dùng sai kích thước ống.
Làm sạch phụ kiện trước khi lắp lại.
Bảo quản sản phẩm chưa sử dụng ở nơi khô ráo.
Che kín các đầu nối để hạn chế bụi lọt vào bên trong.
Câu hỏi thường gặp
Đây có phải đầu nối nhanh cắm ống không?
Không. Sản phẩm sử dụng hai đầu siết bằng đai ốc. Khi lắp đặt cần đưa ống vào đúng vị trí và siết đai ốc để cố định.
Sản phẩm dùng để làm gì?
Sản phẩm dùng để nối hai đoạn ống khí nén trên cùng một đường thẳng, giúp nối dài hoặc sửa chữa đường ống.
Kích thước 8 mm được hiểu như thế nào?
Thông thường 8 mm là đường kính ngoài của ống cần kết nối. Nên dùng thước cặp đo trước khi đặt hàng.
Có nối được hai ống khác kích thước không?
Mẫu hai đầu bằng nhau chỉ dùng cho hai ống cùng kích thước. Nếu hai ống khác nhau, cần chọn đầu nối thẳng giảm.
Áp suất 1,0 MPa bằng bao nhiêu bar?
1,0 MPa tương đương khoảng 10 bar. Áp suất làm việc thực tế cần nằm trong giới hạn của toàn bộ hệ thống.
Sản phẩm có dùng cho nước hoặc dầu không?
Bài viết này xác định ứng dụng chính là khí nén. Nếu sử dụng với nước, dầu hoặc môi chất khác, cần kiểm tra khả năng tương thích của vật liệu và bộ phận làm kín.
Vì sao đầu nối bị rò khí?
Nguyên nhân có thể do chọn sai cỡ ống, miệng ống cắt lệch, ống chưa vào đúng vị trí, đai ốc siết chưa đủ hoặc bộ phận siết đã hư.
Có thể tháo ra và sử dụng lại không?
Có thể tháo để kiểm tra, nhưng cần xem xét tình trạng ống, ren và bộ phận siết. Nếu chi tiết đã biến dạng hoặc hư hỏng, nên thay mới.
Mua Đầu Nối Ống Khí Nén Thẳng Hai Đầu Siết
Vật Tư Tiêu Dùng cung cấp đầu nối khí nén và phụ kiện đường ống phục vụ máy móc, nhà xưởng và hệ thống tự động hóa. Khách hàng nên cung cấp kích thước đường kính ngoài của ống để được hỗ trợ lựa chọn đúng quy cách.
